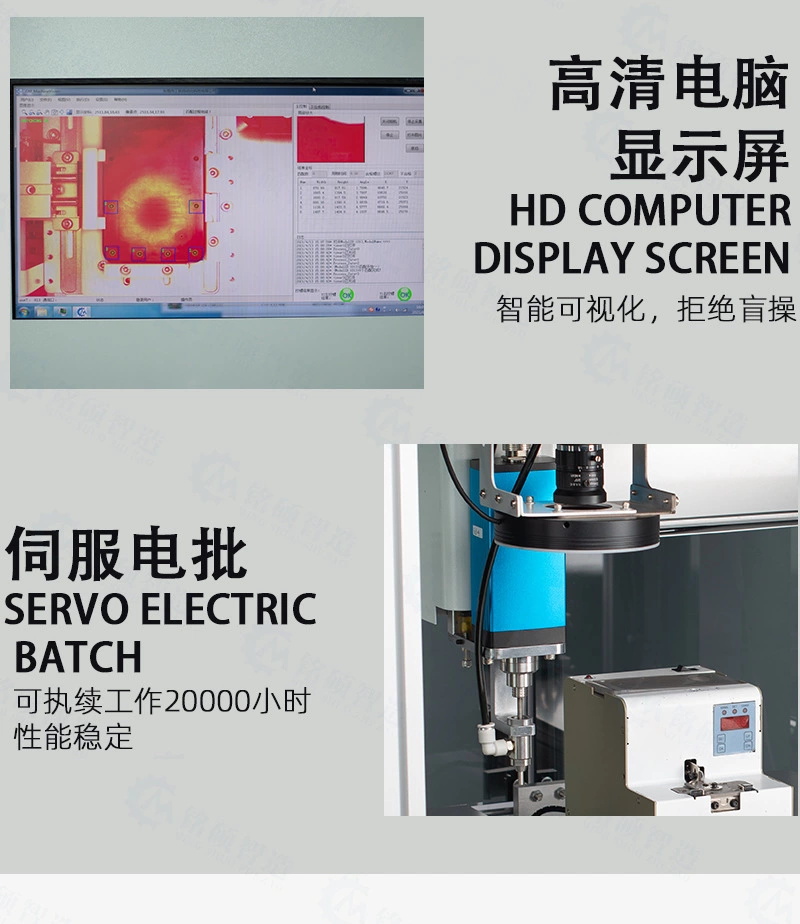

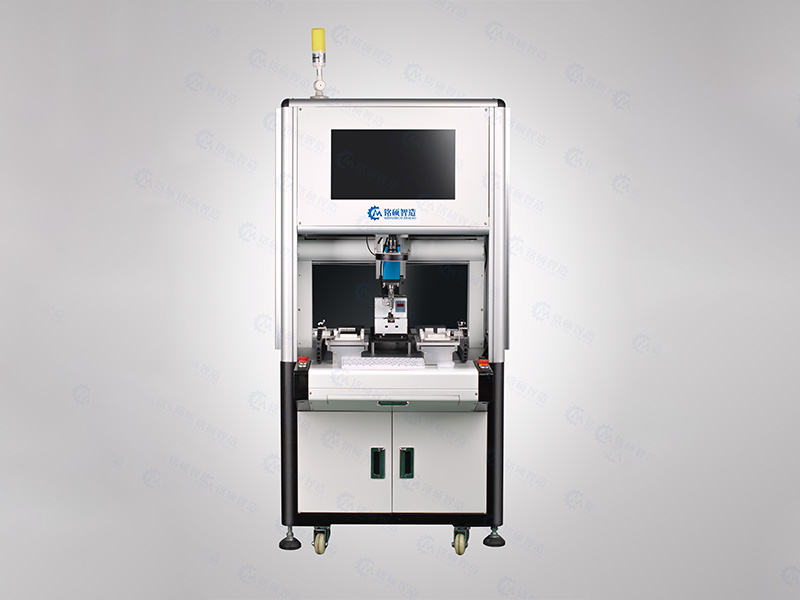

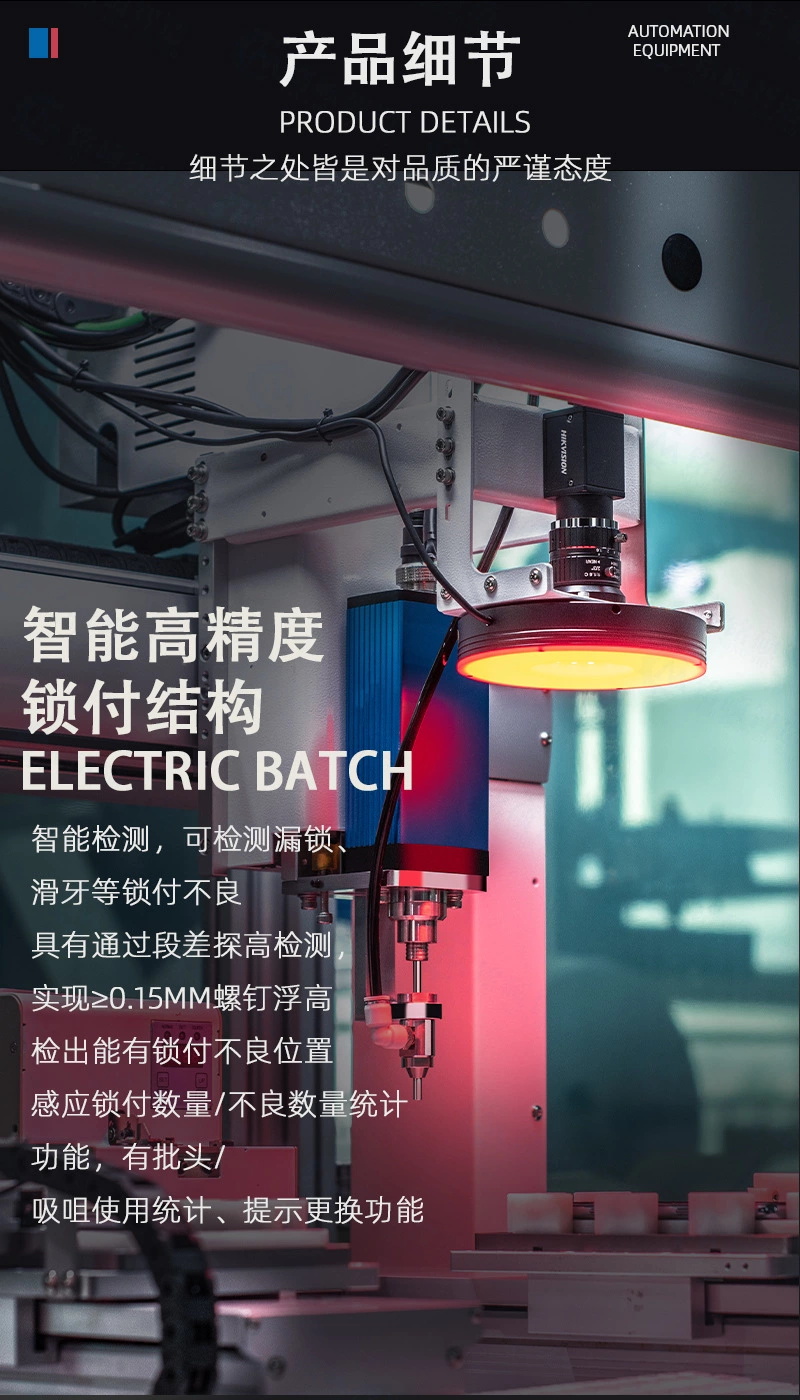

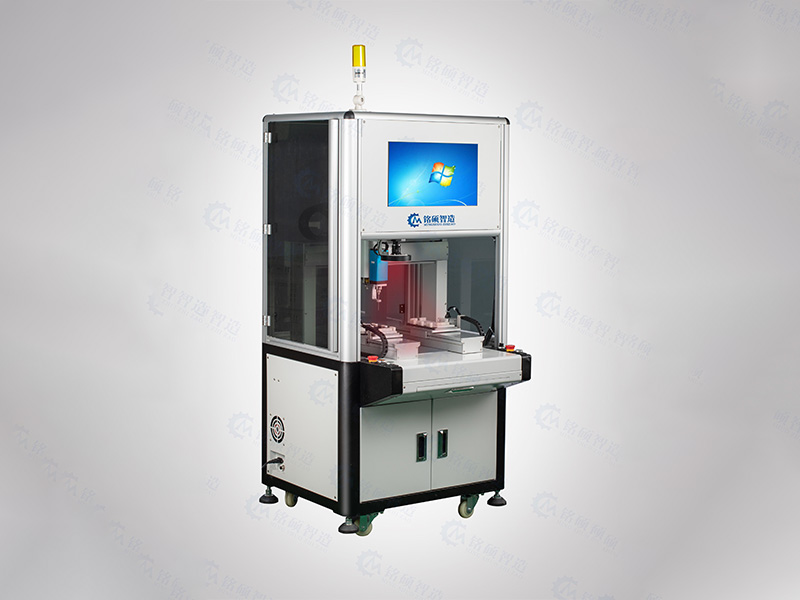

視覺智能全自動鎖螺絲機采用CCD視覺定位，采用落地式機型，鏡頭成像定位，電腦數據傳輸、鎖付效果共享，配置成流水線上下料形式，螺絲鎖付品質大幅度提升，提高生產效率。機器是由自動送螺絲機系統與三維全自動機械手組合而成，其中打螺絲路徑由CCD視覺定位，螺絲送料系統配合工作，另可加螺絲打滑、漏打，出螺絲，無螺絲等檢測。整套設備全自動配合完成，人工只需負責上下料。

雙Y自動鎖螺絲標準配置：　

1

四軸均選用精密步進電機+精密線性滑軌傳動，可保證自動鎖螺絲機精度和穩定性。

2

具有簡便的編程環境，有偏移設置、矩陣調用、重復軌跡等功能。

3

常用的鎖螺絲點位，可通過編程手柄或觸摸屏設置點位。

4

可實現任意三維運動軌跡。

5

符合人體工程學的面板式或掛臂式觸摸屏，操作方便。

6

模塊化的結構設計，便于維護、保養。

四軸雙Y自動鎖螺絲機產品特征：　

1

代替人工特定的鎖螺絲作業，實現自動化鎖螺絲。

2

簡單便利、高速精確、鎖螺絲精準控制。

3

采用雙Y軸平臺全自動交替作業，機器可以不停地工作，在鎖付其中一個工作臺上的工件時，可在另一個工作臺上上料，完全節省取放產品的時間，安全方便、速度快、效率高。

4

高性價比的線性結構平臺，外形美觀。

5

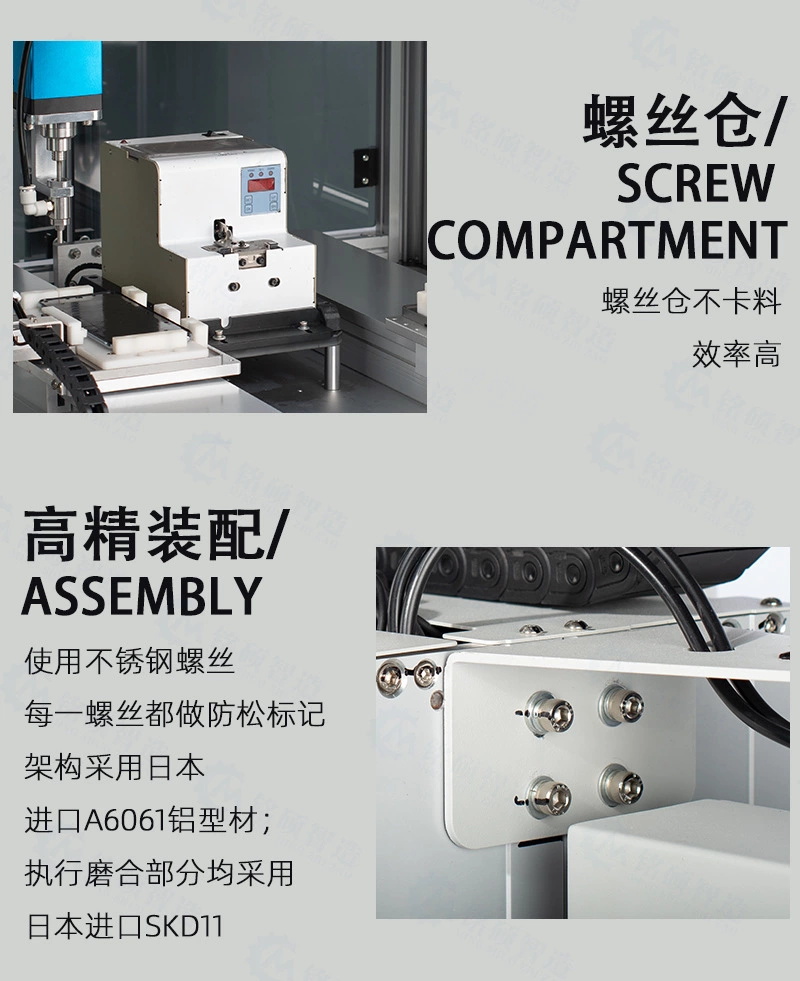

螺絲供給器采用最新式的轉盤式結構，四分度小轉盤分螺絲機構噪聲小，送螺絲可靠性高，實現送螺絲免維護。

6

采用真空吸螺絲方式，通用性好,克服了風吹螺絲不能送長徑比小1.2的特點,也克服了磁性吸螺絲方式不銹鋼螺絲不能吸的特點, 對于M1.0-M6.0之間的螺絲好幾乎都可以適用，如螺絲發生變化，只需更換吸嘴即可。

7

設備控制方面支持觸摸屏和手持式編程器，編程界面友好,程序可復制可拷貝,十分靈活，內部存儲量大，最多可存儲100組鎖螺絲程序,一種產品只需編程一次，保存后，需要時調用即可。

8

此款自動鎖螺絲機設備特別適用于多品種小批量的產品生產，并針對手機及平板電腦行業設計了通用夾具，如變換產品只需利用當前夾具調整擋塊即可。

9

程序具備位置校正、復制、陣列、自動定位等功能，機器操作簡單快捷。

適用范圍：手機、電腦周邊電子產品；半導體產品：光學產品：照相機、攝像頭等。電子：/機械零部件、印刷主板、小型開關、電容器、可變電阻器、水晶振蕩器、LCD、磁頭、繼電器、連接器、發動機、變壓器等。一般性家電產品：DVD、音頻設備、汽車導航系統、電視游戲機、電視機、收音機、洗衣機、吸塵器等。精密機器/電器產品：VTR、錄像照相機、電子鐘表、各人電腦、PDA、打印機、復印機、計算器、液晶TV、醫療器械等。大型機械產品：摩托車、汽車、船舶、航空器、人造衛星等。事務用品/一般性消費品：打字機、玩具、樂器、CD、電池等。）

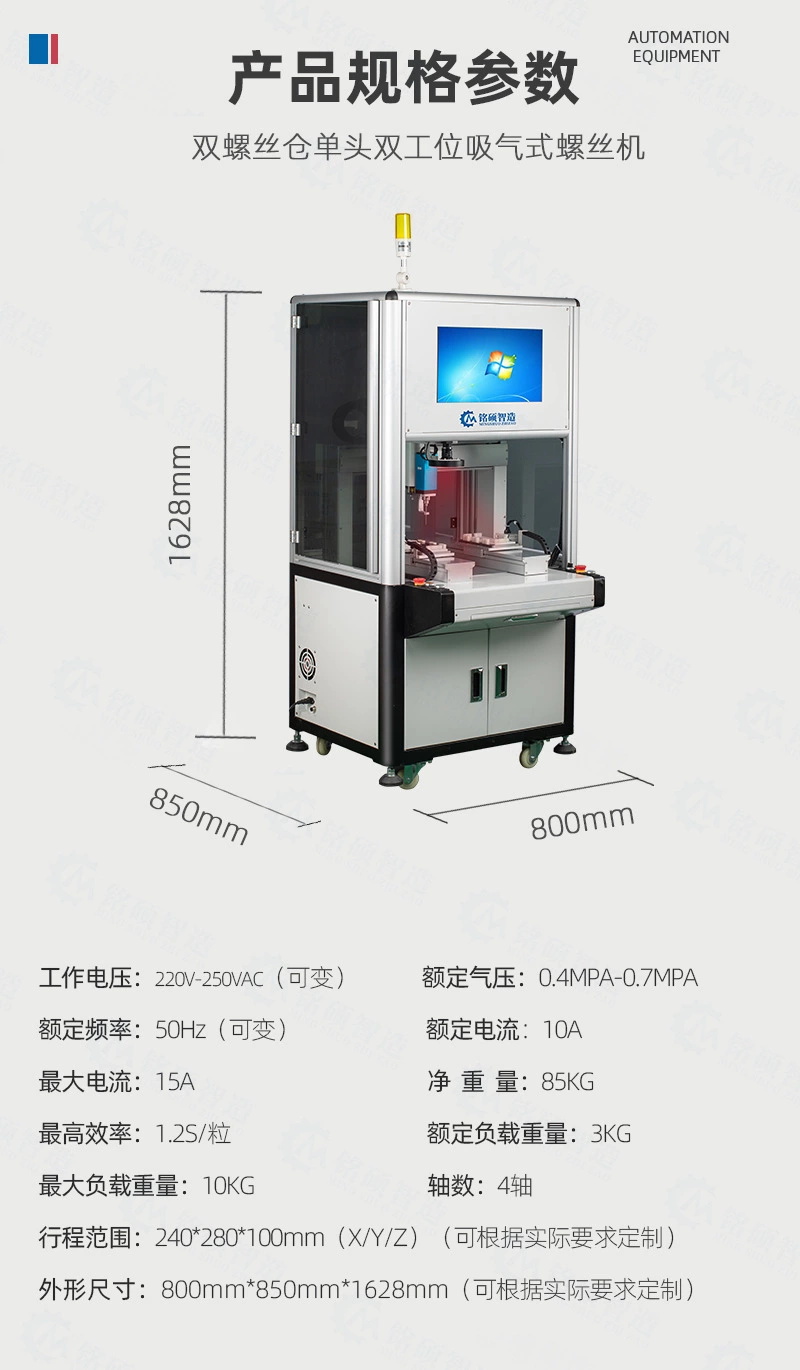

型號

MS-LX-DS5441-SP-CCD

電源

220V

適用螺絲直徑

M1.0-M4.0mm

螺絲輸送方式

氣吸式

適用螺絲長度

5-16mm

電機控制軸數

4軸

軸動范圍

X軸

500mm

Y軸

300mm

Z軸

100mm

軸動速度

X軸

0.1~800mm/sec

Y軸

0.1~800mm/sec

Z軸

0.1~500mm/sec

重復位置

精度

X軸

±0.02mm

Y軸

±0.02mm

Z軸

±0.02mm

負載重量

工作臺

5Kg

機頭

3Kg

控制系統

PLC+手持編程器

驅動方式

同步精密步進驅動

文件容量

最多10組文件

使用環境

溫度

0~40℃

濕度

20%~90%(無結露）

外形尺寸W×D×H

800*850*1628mm

重量

60Kg
